Карлов К.Р.
Защитное остекление занимает особое место среди инженерных материалов. В отличие от металлической брони, композитных панелей или многослойных непрозрачных защитных систем, оно должно выполнять две противоречивые функции одновременно: оставаться прозрачным и при этом сопротивляться экстремальному воздействию.
Это делает защитное стекло одним из самых интересных объектов экспериментальной механики.
Обычный наблюдатель воспринимает стекло как хрупкий материал. Оно кажется твёрдым, гладким, прозрачным и одновременно уязвимым. Но в инженерном смысле современное защитное остекление — это уже не просто стеклянная пластина. Это многослойная система, в которой сочетаются силикатные стёкла, полимерные прослойки, прозрачные пластики, покрытия, клеевые слои, иногда химически упрочнённые или закалённые компоненты.
Такое остекление работает не как один материал, а как прозрачная защитная архитектура.
Стекло как быстропротекающий процесс
Разрушение стекла часто кажется мгновенным. Удар — и поверхность покрывается трещинами. Но с точки зрения высокоскоростной съёмки в этом событии скрыта сложная временная структура.
Сначала возникает локальная зона контакта. Затем формируется волна напряжений. После этого появляются первичные микротрещины, которые могут распространяться с большой скоростью. Далее возникают радиальные и кольцевые трещины, зоны расслоения, локальные сколы, конус повреждения, изгиб панели и вторичные фрагменты.
Для глаза всё это сливается в один момент.
Для исследователя это последовательность событий, каждое из которых определяет защитные свойства конструкции.
Именно поэтому защитное остекление необходимо изучать не только по конечному состоянию — пробито или не пробито, разрушено или сохранило целостность. Важно понять, как именно развивалось повреждение во времени.
Главная задача защитного остекления
Защитное остекление не всегда обязано оставаться абсолютно неповреждённым. В реальных условиях оно может трескаться, мутнеть, частично расслаиваться, локально деформироваться. Но при этом оно должно выполнить главную функцию: ограничить прохождение опасного воздействия, удержать фрагменты, снизить остаточную энергию и сохранить барьерные свойства.
Поэтому вопрос «разбилось ли стекло?» является слишком простым.
Более точные инженерные вопросы звучат иначе:
— где началась трещина;
— как быстро она распространилась;
— какой слой принял первичную энергию;
— как сработала полимерная прослойка;
— возникло ли расслоение;
— насколько велик остаточный прогиб;
— удержаны ли фрагменты;
— сохранилась ли прозрачность в критической зоне;
— какая часть энергии прошла за преграду.
Именно эти вопросы делают исследование защитного остекления полноценной задачей экспериментальной механики.

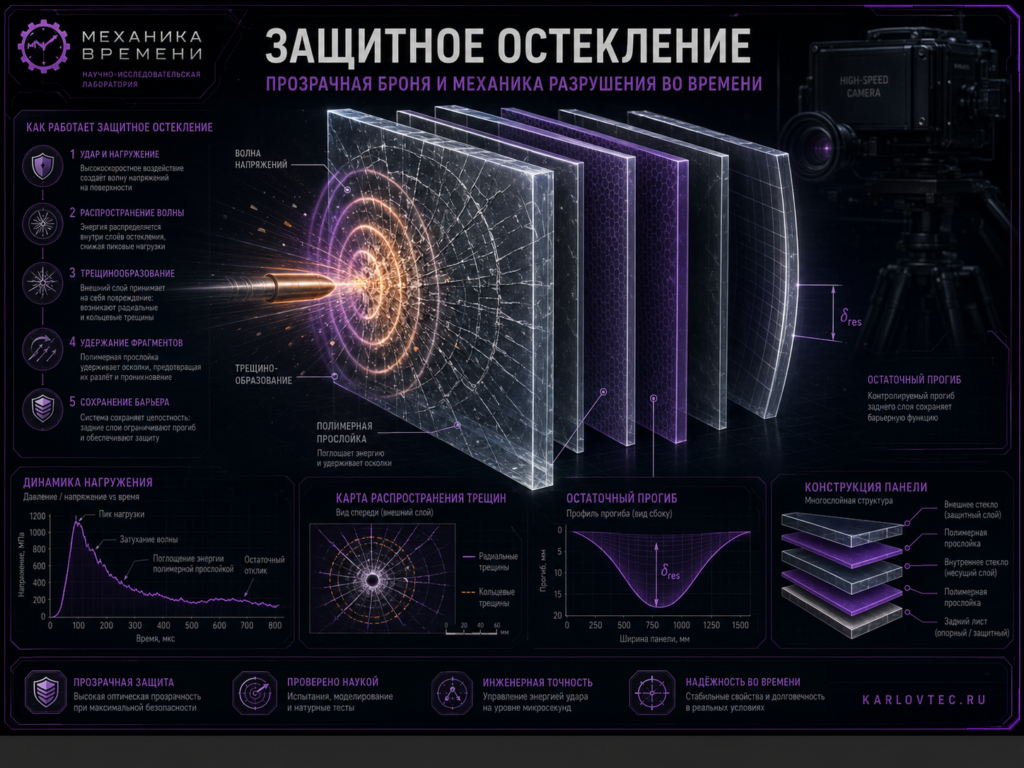

Многослойная природа прозрачной защиты
Современное защитное остекление часто строится по многослойному принципу. Жёсткие стеклянные слои обеспечивают твёрдость, сопротивление контакту и начальное разрушение ударного фронта. Полимерные прослойки выполняют другую функцию: они связывают фрагменты, гасят часть энергии, препятствуют разлёту осколков и увеличивают время взаимодействия.
Прозрачные полимеры, такие как поликарбонатные или акриловые слои, могут работать как задний удерживающий слой, принимая остаточную деформацию и снижая риск пробития.
В такой системе каждый слой выполняет свою роль.
Передний слой принимает удар.
Средние слои дробят и перераспределяют энергию.
Полимерные прослойки удерживают фрагменты.
Задний слой ограничивает остаточный прогиб и защищает пространство за остеклением.
Получается, что защитное остекление — это не просто прозрачная плита. Это сценарий управления трещинами, волнами напряжений и остаточной энергией.
Трещина как носитель информации
Трещины в стекле часто воспринимаются как дефект. Но для исследователя трещина — это ещё и след физического процесса. Её форма, направление, скорость роста, ветвление и взаимодействие с другими трещинами несут информацию о распределении напряжений, энергии удара и работе слоёв.
Радиальные трещины могут показывать направление растягивающих напряжений. Кольцевые трещины говорят о локальной зоне контакта и изгиба. Разветвлённые структуры указывают на высокую скорость распространения повреждения и сложное перераспределение энергии. Расслоение между стеклом и полимером говорит о работе интерфейса.
Для «Механики Времени» это особенно важно: высокоскоростная съёмка позволяет увидеть не только конечный рисунок трещин, но и момент их рождения.
Трещина перестаёт быть статическим следом.
Она становится динамическим объектом.
Мы можем наблюдать, как она появляется, ускоряется, ветвится, останавливается или передаёт энергию соседним зонам.
Высокоскоростная съёмка защитного остекления
Высокоскоростная видеорегистрация является одним из ключевых методов исследования защитного остекления. Она позволяет разложить мгновенное разрушение на последовательность кадров и увидеть хронологию процесса.
При правильной постановке эксперимента можно анализировать:
— момент контакта ударника или волны с поверхностью;
— зарождение первичной зоны повреждения;
— скорость распространения трещин;
— образование радиальных и кольцевых трещин;
— развитие конуса разрушения;
— изгиб панели;
— работу полимерной прослойки;
— отделение или удержание фрагментов;
— вторичные разрушения;
— остаточную деформацию заднего слоя.
Такое наблюдение особенно ценно, когда оно синхронизировано с датчиками силы, давления, ускорения, акустической эмиссии или деформации. Тогда видеозапись становится не просто иллюстрацией, а частью измерительного комплекса.
Оптика как метод диагностики
Защитное остекление уникально тем, что оно прозрачно. Это не только эксплуатационное требование, но и исследовательское преимущество. Через прозрачную структуру можно наблюдать внутренние процессы, которые в непрозрачных материалах остаются скрытыми.
Для анализа могут применяться:
— высокоскоростная съёмка в проходящем свете;
— боковая подсветка для выявления трещин;
— поляризационная съёмка для оценки внутренних напряжений;
— динамическая фотоупругость на модельных прозрачных образцах;
— шлирен- и теневые методы для регистрации ударных волн рядом с остеклением;
— макросъёмка зоны контакта;
— многокамерная 3D-регистрация деформации поверхности.
Особенно интересна поляризационная визуализация. В прозрачных материалах внутренние напряжения могут проявляться как цветные или контрастные картины в поляризованном свете. Это позволяет увидеть напряжённое состояние ещё до полного разрушения или в момент распространения волны деформации.
Так защитное стекло становится не только объектом испытания, но и своеобразным экраном, на котором проявляется механика процесса.
Что именно важно измерять
Серьёзное исследование защитного остекления должно быть количественным. Одного красивого видео недостаточно. Необходимо извлекать из эксперимента параметры, которые позволяют сравнивать разные конструкции и связывать результат с расчётной моделью.
К таким параметрам относятся:
— скорость ударника до и после контакта;
— остаточная скорость при пробитии;
— время начала разрушения;
— скорость распространения трещины;
— диаметр зоны повреждения;
— глубина и форма конуса разрушения;
— остаточный прогиб задней поверхности;
— площадь расслоения;
— масса и скорость фрагментов;
— прозрачность после воздействия;
— энергия, поглощённая остеклением;
— характер разрушения каждого слоя.
Для инженерного анализа особенно важны не только максимальные значения, но и временная последовательность. Иногда две конструкции могут иметь похожий конечный результат, но совершенно разный механизм работы. Одна разрушится резко, другая — постепенно поглотит энергию. Одна даст опасные вторичные фрагменты, другая удержит их в полимерном слое. Одна сохранит обзор, другая станет полностью непрозрачной.
Именно динамика показывает, какая конструкция действительно лучше.
Защитное остекление и цифровой двойник
Современное исследование защитного остекления должно идти в связке с численным моделированием. Стекло, полимеры и клеевые прослойки имеют сложное поведение при высоких скоростях деформации. В расчёте необходимо учитывать хрупкое разрушение, расслоение, контакт, фрагментацию, нелинейные свойства полимеров и взаимодействие слоёв.
Экспериментальные данные позволяют калибровать модель.
Высокоскоростная съёмка даёт время и геометрию процесса.
Датчики дают нагрузку и импульс.
3D-реконструкция показывает форму повреждения.
DIC-анализ позволяет оценить поля перемещений.
Численная модель связывает всё это в единую картину.
Так создаётся цифровой двойник защитного остекления — модель, которая не просто повторяет форму изделия, а описывает его динамическое поведение при экстремальном воздействии.
Такой подход позволяет сравнивать варианты конструкции ещё до изготовления: менять толщину стеклянных слоёв, тип полимерной прослойки, порядок слоёв, способ крепления, геометрию панели и условия закрепления.
Почему крепление так же важно, как материал
Защитное остекление нельзя рассматривать отдельно от рамы и условий установки. Панель может иметь хорошие свойства в лабораторном образце, но вести себя иначе в реальной конструкции.
Рама определяет граничные условия.
Герметик и крепёж влияют на передачу нагрузки.
Зазоры и предварительные напряжения меняют характер трещинообразования.
Форма панели влияет на распределение изгиба.
Температура может изменить свойства полимерных слоёв.
Поэтому исследование защитного остекления должно включать не только материал, но и конструктивную систему: стекло, прослойки, раму, крепление и окружающую среду.
Это особенно важно для транспортных средств, зданий, защитных сооружений, лабораторных боксов, экранов оборудования, робототехнических комплексов и наблюдательных окон испытательных стендов.
Направления исследований для «Механики Времени»
Для лаборатории «Механика Времени» защитное остекление является направлением на стыке материаловедения, баллистики, оптики и экспериментальной механики.
Мы можем исследовать:
— динамику трещинообразования в стекле;
— работу многослойных прозрачных структур;
— поведение полимерных прослоек;
— устойчивость к ударному и импульсному воздействию;
— прозрачность и остаточное повреждение после испытаний;
— связь трещин с волнами напряжений;
— эффективность разных схем ламинирования;
— влияние рамы и крепления;
— формирование вторичных фрагментов;
— методы визуализации внутренних напряжений.
Такое направление хорошо соответствует философии лаборатории: видеть то, что происходит слишком быстро, измерять развитие процесса и превращать визуальные данные в инженерное знание.
От красивого разрушения к строгому знанию
Разрушение стекла может выглядеть эстетически впечатляюще: мгновенно растущие трещины, световые вспышки на гранях, паутина повреждений, пылевое облако, отражения и внутренние напряжения. Но для серьёзной лаборатории красота кадра — это только первый слой.
Главное — понять физику.
Почему трещина пошла именно туда?
Почему один слой разрушился, а другой удержал фрагменты?
Почему возникло расслоение?
Почему задняя поверхность прогнулась именно так?
Какая часть энергии была поглощена?
Как изменить конструкцию, чтобы повысить защитные свойства?
В этом и заключается отличие научной высокоскоростной съёмки от простой визуализации. Мы не просто смотрим на разрушение. Мы изучаем механизм.
Заключение
Защитное остекление — это сложная прозрачная инженерная система, в которой соединяются хрупкое разрушение, пластическое поведение полимеров, волны напряжений, оптика, многослойная архитектура и динамика высокоскоростного воздействия.
Его исследование требует серьёзной экспериментальной культуры: высокоскоростных камер, точной синхронизации, специального освещения, оптических методов диагностики, датчиков, цифровой обработки и численного моделирования.
Для «Механики Времени» эта тема особенно близка. Она позволяет объединить техническую строгость и визуальную выразительность: увидеть рождение трещины, измерить скорость её роста, проследить работу слоёв и понять, как прозрачная конструкция превращается в защитный барьер.
Защитное стекло кажется неподвижным и хрупким.
Но в момент воздействия оно становится динамической системой.
И задача исследователя — увидеть, как эта система принимает удар, распределяет энергию, удерживает фрагменты и сохраняет главную функцию: защищать, оставаясь прозрачной.
