Карлов К. Р.
В инженерии долгое время существовало простое представление о защите: чем материал прочнее, толще и тяжелее, тем лучше он сопротивляется удару. Камень, сталь, бронеплита, многослойный композит — всё это развивалось вокруг идеи барьера. Барьер должен остановить воздействие, выдержать нагрузку, не пропустить энергию дальше.
Но современное материаловедение постепенно меняет саму философию защиты.
Сегодня всё чаще говорят не просто о прочных материалах, а об архитектурных материалах. Это материалы, свойства которых определяются не только химическим составом, но и внутренней геометрией: ячейками, рёбрами, решётками, каналами, слоями, градиентами плотности и специально заданными путями деформации.
Иными словами, защитный материал будущего — это не просто вещество.
Это спроектированная внутренняя архитектура.
От материала к структуре
Обычный материал сопротивляется удару в основном за счёт своих физико-механических свойств: плотности, прочности, твёрдости, вязкости, модуля упругости, способности к пластической деформации или разрушению. Но если взять тот же материал и изменить его внутреннюю геометрию, можно получить совершенно иное поведение.
Сплошной блок может треснуть резко.
Пористая структура может сминаться постепенно.
Решётка может направлять волну по определённым путям.
Градиентный материал может принимать удар жёстким наружным слоем и гасить его более мягкой внутренней зоной.
Ауксетическая структура может уплотняться необычным образом, локализуя деформацию и перераспределяя нагрузку.
Именно поэтому архитектурные материалы стали одной из самых интересных тем современной защиты, ударной механики и аддитивных технологий. Свежие обзоры по решётчатым структурам для ударного нагружения отдельно рассматривают 2D-, 3D-, гибридные и градиентные решётки как особый класс систем для поглощения энергии.
Защита больше не обязана быть тяжёлой
Главная инженерная проблема любой защитной системы — это масса.
Для стационарного сооружения масса иногда допустима. Но для транспорта, авиации, робототехники, защитной экипировки, мобильных комплексов и космических конструкций лишний вес превращается в критический недостаток. Поэтому современный вопрос звучит уже не так: «Как сделать материал максимально прочным?»
Правильнее спросить:
Как поглотить больше энергии при меньшей массе?
Ответ всё чаще ищут в архитектуре. Лёгкая решётчатая структура может иметь меньшую плотность, чем монолитный материал, но при этом за счёт управляемого смятия, изгиба рёбер, локального разрушения и распределения деформации эффективно поглощать энергию. В исследованиях подчёркивается, что энергоёмкость решёток зависит от топологии, относительной плотности, материала, технологии печати и последующей обработки.
Это очень важная мысль для «Механики Времени»: мы можем показывать не просто факт удара, а работу структуры как механизма.

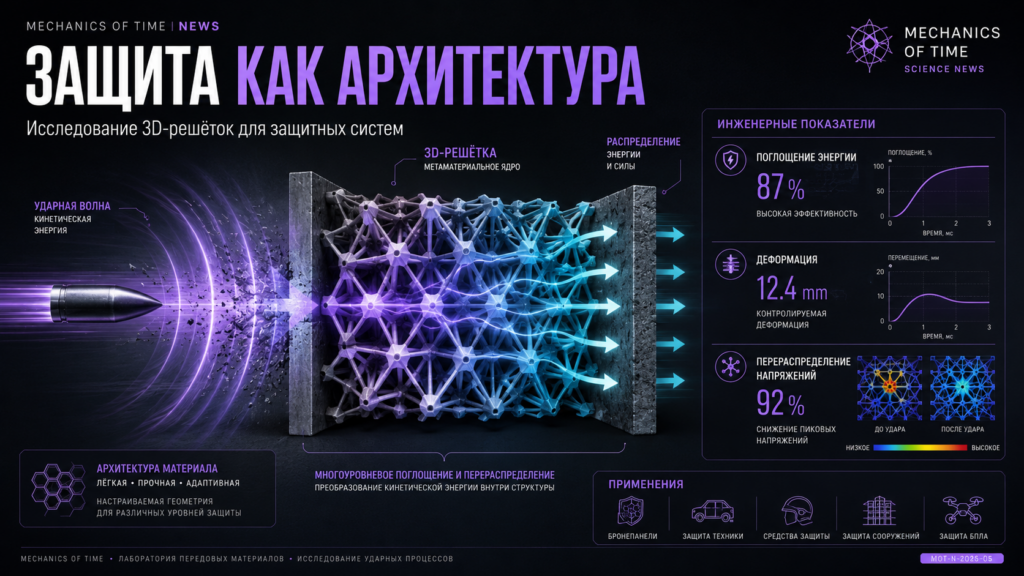

Решётка как механическая машина
3D-решётку можно воспринимать как материал. Но ещё точнее — как миниатюрную механическую машину.
Каждая ячейка внутри неё играет свою роль. Одни элементы работают на изгиб, другие — на сжатие, третьи — на потерю устойчивости, четвёртые — на последовательное смятие. При ударе энергия не исчезает мгновенно. Она проходит через структуру, разделяется, отражается, рассеивается, превращается в деформацию, тепло, трение, повреждение, микротрещины и изменение формы.
В этом смысле решётчатый материал — это не пассивная преграда, а система маршрутизации энергии.
Удар приходит как импульс.
Архитектура решётки решает, куда он пойдёт.
Какая часть отразится.
Какая часть уйдёт в локальное смятие.
Какая часть распределится по соседним ячейкам.
Какая часть дойдёт до заднего слоя.
Именно поэтому в современных работах по металлическим аддитивным решёткам изучают не только статическую прочность, но и механизмы повреждения и поглощения энергии при высокоскоростном воздействии. Например, исследования BCC и BCCZ-решёток рассматривают их поведение при квазистатическом, динамическом и баллистическом нагружении вместе с численным моделированием.
Управляемое разрушение
В традиционном бытовом мышлении разрушение кажется неудачей. Если материал сломался — значит, он плохой.
Но в защитных системах всё сложнее. Хорошая защита не всегда должна оставаться невредимой. Иногда она должна разрушиться правильно.
Правильное разрушение — это когда материал жертвует частью своей структуры, чтобы защитить то, что находится за ним. Он может сминаться, расщепляться, дробиться, расслаиваться, локально деформироваться. Но если при этом он снижает пик нагрузки, растягивает воздействие во времени и уменьшает остаточную энергию, он выполняет свою функцию.
Архитектурные материалы особенно интересны тем, что позволяют проектировать сценарий разрушения.
Например:
— наружный слой принимает первичный контакт;
— первая решётчатая зона распределяет удар;
— градиентный слой снижает скорость фронта деформации;
— внутренняя демпфирующая структура поглощает остаточную энергию;
— задний слой ограничивает прогиб и защищает объект.
Получается, что защитная система становится похожа на инженерную пьесу, где каждый слой выходит на сцену в свой момент.
Градиентные структуры: защита без резкой границы
Одна из наиболее перспективных идей — градиентная архитектура. В такой структуре свойства изменяются не скачком, а постепенно: от плотного слоя к пористому, от жёсткого к более податливому, от мелкой ячейки к крупной, от одной топологии к другой.
Это важно потому, что резкие границы часто становятся местами отражения волн, концентрации напряжений и зарождения повреждений. Градиентная структура позволяет сделать переход более управляемым.
В природе такие решения встречаются постоянно: кость, раковины, древесина, панцири, рога, крылья насекомых. Природные материалы редко бывают однородными. Они почти всегда архитектурны.
Современные исследования пытаются перенести этот принцип в инженерные материалы: сочетать слои, решётки, монолитные зоны и функциональные градиенты. Недавняя работа по многослойным архитектурным материалам показывает, что чередование монолитных и балочных архитектур может повысить энергорассеивание на единицу массы; авторы связывают результат с волновыми процессами, моделированием и реконструкцией кратеров после воздействия.
Для лаборатории это даёт красивую научную рамку: мы исследуем не только материал, но и путь волны внутри его архитектуры.
Ауксетики: материалы с необычной логикой деформации
Отдельное направление — ауксетические структуры. Их особенность связана с отрицательным коэффициентом Пуассона: при растяжении они могут расширяться поперёк, а при сжатии вести себя иначе, чем обычные материалы. Для защиты это интересно потому, что такие структуры способны перераспределять деформацию, повышать сопротивление вдавливанию и поглощать энергию необычным образом.
Обзоры по ауксетическим структурам отмечают их потенциал для противоударной и противовзрывной защиты, а также связывают интерес к ним с повышенной энергоёмкостью, сопротивлением вдавливанию и улучшенным поведением при сложных нагрузках.
Но важно понимать: ауксетика — не магия. Это геометрия. Работает не само название, а конкретная форма ячеек, материал, масштаб, толщина рёбер, способ изготовления и режим нагружения. Поэтому без эксперимента и высокоскоростной диагностики невозможно понять, действительно ли такая структура эффективна в заданной задаче.
TPMS-структуры: красота минимальных поверхностей
Ещё одна чрезвычайно красивая тема — TPMS-структуры: gyroid, diamond, primitive и другие трижды периодические минимальные поверхности. Они интересны не только эстетически. Их плавная непрерывная геометрия может давать хорошее распределение напряжений, связанность каналов и предсказуемое поведение при деформации.
В отличие от стержневых решёток, где нагрузка концентрируется в узлах и рёбрах, оболочечные или поверхностные архитектуры могут распределять напряжения более плавно. Это делает их интересными для ударной защиты, фильтрации, биомедицинских имплантов, теплообмена и лёгких несущих структур.
Для «Механики Времени» TPMS — идеальный визуальный объект. При ударе такая структура может выглядеть как сложный механический организм: волна входит в геометрию, растекается по поверхности, создаёт зоны деформации, переходит из слоя в слой.
Это можно показать высокоскоростной съёмкой, DIC-анализом, 3D-реконструкцией и численным моделированием.
Аддитивные технологии как ключ
Почему тема 3D-решёток стала такой актуальной именно сейчас? Потому что раньше многие такие структуры было трудно или невозможно изготовить. Можно было нарисовать сложную геометрию в CAD, рассчитать её в FEM, но получить реальный образец было сложно.
3D-печать изменила ситуацию.
Металлическая печать, фотополимерная печать, SLS, SLM, DLP, SLA, material jetting — все эти технологии открыли возможность создавать решётчатые структуры, которые раньше существовали только как математические модели. Обзоры по 3D-печатным архитектурным решёткам подчёркивают, что высокоточная печать даёт почти неограниченные возможности для проектирования сложных форм и настраиваемых механических свойств.
Но здесь есть и проблема: напечатанная структура никогда не равна идеальной цифровой модели. Есть дефекты печати, шероховатость, неодинаковая толщина рёбер, остаточные напряжения, анизотропия, погрешности геометрии, влияние ориентации печати и постобработки.
Поэтому исследование архитектурных материалов требует не только проектирования, но и экспериментальной верификации.
И здесь снова появляется роль «Механики Времени».
Что может дать высокоскоростная съёмка
Обычный испытательный протокол часто даёт только итоговые параметры: максимальная сила, перемещение, поглощённая энергия, остаточная деформация, разрушение после испытания.
Но архитектурный материал интересен именно процессом.
Высокоскоростная съёмка позволяет увидеть:
— какая ячейка начала деформироваться первой;
— как распространяется фронт смятия;
— происходит ли деформация равномерно или локализуется в одной зоне;
— какие элементы теряют устойчивость;
— где начинается трещина;
— как слои взаимодействуют между собой;
— как формируется остаточный прогиб;
— какие фрагменты или элементы структуры движутся после удара.
Это особенно важно, потому что две структуры могут иметь похожую итоговую энергоёмкость, но совершенно разный механизм работы. Одна может гасить удар плавно и надёжно. Другая — держаться до определённого момента, а затем разрушаться резко. Для защиты это принципиальная разница.
Высокоскоростная съёмка превращает испытание в наблюдаемую физику.
DIC, фотоупругость и 3D-трекинг
Для серьёзного исследования одной камеры недостаточно. Нужен комплекс методов.
DIC-анализ позволяет получить поля перемещений и деформаций на поверхности образца. Это особенно важно для сэндвич-панелей, гибких защитных элементов и оболочечных структур.
Динамическая фотоупругость может использоваться на прозрачных моделях, чтобы увидеть поля напряжений и распространение волн внутри структуры.
3D-трекинг помогает фиксировать движение ударника, фрагментов, узлов решётки или маркеров.
Датчики силы и давления дают временные зависимости нагрузки.
FEM-моделирование связывает наблюдение с расчётом.
В результате появляется полная логика эксперимента:
видео показывает процесс;
DIC измеряет деформации;
датчики фиксируют нагрузку;
модель объясняет механизм;
инженер получает критерии проектирования.
Архитектурный материал как цифровой двойник
Одна из самых перспективных идей — создание цифрового двойника защитной структуры.
В обычном понимании цифровой двойник — это компьютерная модель объекта. Но для архитектурного материала этого мало. Нужно, чтобы модель описывала не только геометрию, но и реальное поведение при ударе: где начинается смятие, как распространяется волна, какие элементы разрушаются, какая энергия поглощается, какая проходит дальше.
Для этого требуется связать:
— CAD-геометрию решётки;
— свойства материала;
— данные 3D-печати;
— результаты высокоскоростной съёмки;
— поля деформаций DIC;
— датчики нагрузки;
— численное моделирование;
— постэкспериментальную 3D-реконструкцию повреждений.
Такой цифровой двойник позволит не просто объяснять прошлый эксперимент, но и проектировать новые структуры: менять форму ячейки, плотность, толщину рёбер, материал, порядок слоёв и прогнозировать, как это повлияет на защитные свойства.
Это уже не просто материаловедение. Это инженерия поведения материала.
Где это может применяться
Архитектурные защитные материалы могут быть интересны в самых разных областях.
В транспортной технике — для энергоёмких элементов, защитных панелей, демпфирующих зон и лёгких конструкций.
В робототехнике — для корпусов мобильных платформ, дронов, манипуляторов, защитных кожухов, ударопоглощающих элементов и мягких безопасных оболочек.
В авиации и космосе — для лёгких сэндвич-панелей, экранов от микрометеоритного воздействия и элементов, где критичны масса и энергоёмкость.
В спорте — для шлемов, защитных жилетов, вставок, обуви и индивидуально адаптируемой экипировки. Исследования 3D-печатных решёток уже рассматриваются как основа для более комфортных и эффективных спортивных защитных элементов.
В строительстве — для демпфирующих слоёв, защитных фасадных элементов, противоударных панелей и конструкций, где важны волновые процессы.
В медицине — для индивидуальных защитных ортезов, имплантов, амортизирующих структур и биомеханических элементов.
В промышленности — для защиты оборудования, транспортировочных систем, упаковки, оснастки и элементов, работающих в условиях ударов и вибраций.
Почему это направление подходит «Механике Времени»
Эта тема идеально соединяет сразу несколько направлений лаборатории:
— высокоскоростную съёмку;
— баллистику и ударную механику;
— материаловедение;
— динамическую фотоупругость;
— DIC-анализ деформаций;
— 3D-трекинг;
— аддитивные технологии;
— цифровые двойники.
Кроме того, она очень хорошо выглядит визуально. 3D-решётки, TPMS-структуры, светящиеся волны напряжений, карты деформаций, разрушение ячеек в замедленном времени — всё это даёт мощный образ современной научной лаборатории.
Но главное — эта тема позволяет перейти от простого вопроса «выдержит или не выдержит?» к более зрелому инженерному вопросу:
как именно структура управляет энергией удара?
Именно этот вопрос делает исследование по-настоящему научным.
Защита как архитектура
Самая сильная формулировка здесь, на мой взгляд, такая:
защитный материал будущего — это архитектура, которая проектирует путь энергии.
Это почти философия. Но за ней стоит конкретная инженерия.
Мы можем проектировать структуру так, чтобы она не боролась с ударом грубой массой, а принимала его как управляемое событие. Чтобы ударная волна не просто ломала материал, а запускала заранее предусмотренный сценарий деформации. Чтобы ячейки работали как микромеханизмы. Чтобы слои принимали нагрузку последовательно. Чтобы энергия не проходила напрямую, а рассеивалась по пространству структуры.
Такой материал уже не похож на броню в классическом смысле.
Он больше похож на интеллектуальную механическую среду.
Не электронную, не цифровую, но инженерно запрограммированную своей геометрией.
Роль эксперимента
Однако никакая красивая CAD-модель не заменит эксперимент. Особенно при ударных и баллистических нагрузках.
В таких процессах всё решает динамика: скорость, инерция, локальные дефекты, реальные граничные условия, качество печати, взаимодействие слоёв, микротрещины, неоднородности. То, что в статическом расчёте выглядит устойчивым, в динамике может разрушиться иначе.
Поэтому высокоскоростная визуализация становится обязательным инструментом проверки архитектурных материалов.
Она отвечает на вопросы, которые нельзя увидеть по итоговому образцу:
где началось разрушение;
почему волна пошла именно туда;
какой слой сработал первым;
как быстро смялась структура;
какая часть энергии прошла дальше;
какие элементы оказались лишними;
какие зоны можно усилить;
какую топологию стоит изменить.
Это превращает эксперимент в проектный инструмент.
Заключение
Архитектурные материалы и 3D-решётки — это не просто модная тема 3D-печати. Это новое направление инженерного мышления, в котором материал проектируется как система.
Защита перестаёт быть только барьером.
Она становится пространственной логикой.
Геометрией сопротивления.
Механической программой поглощения энергии.
Для «Механики Времени» это направление может стать одним из самых красивых и содержательных. Оно соединяет зрелищность высокоскоростной съёмки с глубоким инженерным смыслом: мы можем показать, как внутри материала работает архитектура, как рождается деформация, как движется волна, как ячейки принимают на себя удар и как энергия превращается в форму.
В обычном материале энергия ищет путь сама.
В архитектурном материале путь энергии проектирует инженер.
И задача лаборатории — увидеть этот путь, измерить его и превратить в знание.
