Современная инженерная защита всё дальше уходит от простой идеи «толстой прочной плиты». В течение десятилетий устойчивость конструкции часто связывали с массой, твёрдостью и толщиной материала. Такая логика понятна: чем больше материала на пути воздействия, тем выше вероятность остановить ударную волну, фрагмент, локальную нагрузку или импульсное давление.
Однако современная экспериментальная механика показывает, что эффективная защита определяется не только прочностью материала, но и тем, как организовано прохождение энергии через конструкцию.
Именно поэтому особое значение приобретают многослойные и сэндвич-структуры: защитные системы, в которых каждый слой выполняет собственную функцию. Один слой принимает первичный контакт, другой распределяет нагрузку, третий поглощает энергию, четвёртый ограничивает остаточную деформацию, пятый работает как демпфирующая или удерживающая зона.
Такая конструкция уже не является просто барьером.
Она становится инженерным сценарием движения энергии.

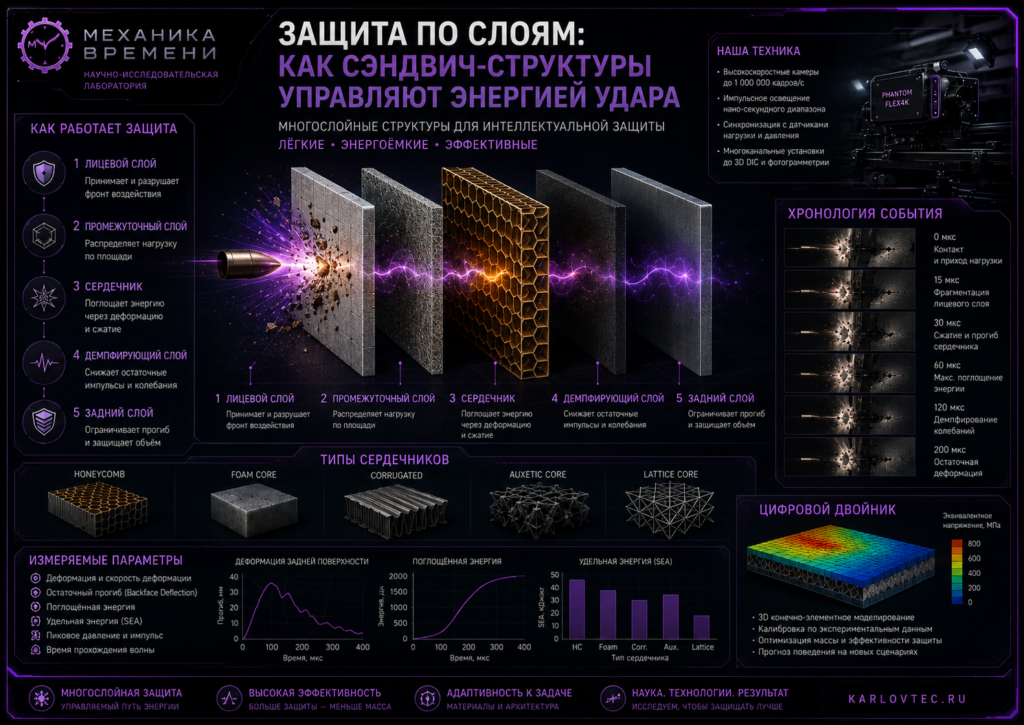

Сэндвич-структура как инженерная система
Классическая сэндвич-панель состоит из двух сравнительно прочных внешних обшивок и более лёгкого внутреннего сердечника. Такая схема позволяет объединить высокую изгибную жёсткость внешних слоёв с энергоёмкостью и малой массой внутренней структуры. Обзорные работы по сэндвич-структурам подчёркивают, что такие системы активно рассматриваются для задач crashworthiness, ударных и взрывных воздействий, а среди ключевых типов сердечников выделяются foam, honeycomb, auxetic, architected и другие структуры.
Но в защитных задачах сэндвич-панель интересна не только своей малой массой. Её ценность в том, что она позволяет разложить быстрое экстремальное воздействие на последовательность внутренних процессов.
При ударном или взрывном нагружении передняя обшивка воспринимает начальную нагрузку. Она может локально деформироваться, треснуть, частично разрушиться или перераспределить давление по площади. Сердечник включается следующим: он работает на смятие, сдвиг, изгиб стенок, потерю устойчивости ячеек или вязкоупругое поглощение энергии. Задняя обшивка играет критическую роль в ограничении остаточного прогиба и защите внутреннего объёма.
Таким образом, важен не только итоговый результат — выдержала панель или нет. Важно понять, в какой момент и каким образом включился каждый слой.
Почему простого расчёта недостаточно
Многослойные защитные структуры сложно описывать только статическими характеристиками. Их поведение определяется динамикой: скоростью приложения нагрузки, длительностью импульса, фронтом давления, инерцией слоёв, качеством соединения между материалами, локальными дефектами, геометрией сердечника и условиями закрепления.
В статике конструкция может казаться жёсткой и надёжной.
В динамике она может раскрыть совершенно иной механизм поведения.
Например, слишком жёсткая передняя обшивка может передать импульс глубже в структуру без достаточного рассеивания энергии. Слишком мягкий сердечник может смяться локально и привести к чрезмерному прогибу задней стенки. Некачественная связь между слоями может вызвать расслоение, из-за которого конструкция потеряет способность работать как единая система.
Поэтому исследование многослойной защиты требует не только расчёта, но и строгого эксперимента.
Именно здесь возникает роль лаборатории «Механика Времени»: мы рассматриваем высокоскоростную визуализацию не как эффектную демонстрацию, а как измерительный инструмент экспериментальной механики.
Что происходит в первые микросекунды
При быстром воздействии сэндвич-структура проходит через несколько фаз.
Сначала возникает первичный контакт или приход ударной волны. Затем происходит локальная деформация переднего слоя. После этого нагрузка передаётся в сердечник, где может сформироваться фронт смятия или волна деформации. Далее энергия распределяется по соседним ячейкам, слоям и связующим областям. В финальной фазе формируется остаточный прогиб, локальные повреждения, расслоения, трещины или зоны уплотнения.
Для человеческого глаза всё это выглядит как одно мгновение.
Для высокоскоростной камеры — это последовательность событий.
Именно в этой последовательности скрыта инженерная истина:
— какой слой сработал первым;
— как быстро начала деформироваться передняя обшивка;
— успел ли сердечник поглотить энергию;
— возникло ли расслоение между слоями;
— где появилась локальная потеря устойчивости;
— как развивался прогиб задней стенки;
— какая часть энергии прошла через всю структуру.
Без высокоскоростной регистрации эти вопросы часто остаются за пределами наблюдения.
Сердечник как главный элемент защиты
Во многих сэндвич-структурах именно сердечник определяет характер динамического ответа. Он может быть пенным, сотовым, гофрированным, решётчатым, трубчатым, ауксетическим или гибридным. Обзоры по cellular sandwich composite structures under air-blast conditions выделяют металлические соты, металлические пены, полимерные пены, ауксетические соты и гофрированные сердечники как важные классы таких систем; при этом foam cores часто связывают с прогрессивным локализованным смятием, а honeycomb и auxetic designs — с высоким отношением жёсткости к массе и настраиваемым динамическим откликом.
Сотовые сердечники хорошо работают там, где требуется высокая удельная жёсткость. Пенные сердечники способны поглощать энергию за счёт объёмного смятия. Гофрированные структуры могут направлять деформацию вдоль заданных линий. Ауксетические сердечники интересны необычной кинематикой деформации. 3D-печатные lattice-core структуры позволяют проектировать почти произвольную внутреннюю архитектуру.
Каждый тип сердечника задаёт свой сценарий защиты.
Одна структура гасит удар плавно.
Другая локализует деформацию.
Третья распределяет нагрузку по площади.
Четвёртая жертвует частью объёма ради снижения пикового воздействия.
Поэтому вопрос «какой материал прочнее?» становится недостаточным. Более точный вопрос звучит так:
какая внутренняя структура лучше управляет импульсом воздействия в данной задаче?
Многослойность как последовательность функций
Наиболее перспективными становятся не просто панели с одним сердечником, а гибридные многослойные структуры. В них могут сочетаться:
— твёрдый наружный слой;
— композитная обшивка;
— сотовый или решётчатый сердечник;
— пенный энергоёмкий слой;
— вязкоупругая демпфирующая прослойка;
— задняя удерживающая оболочка;
— датчики или диагностические маркеры для контроля состояния.
Такая система работает как последовательность функциональных барьеров.
Наружный слой принимает первичное воздействие.
Промежуточная структура распределяет нагрузку.
Сердечник гасит энергию через деформацию.
Демпфирующий слой снижает остаточные колебания.
Задняя обшивка ограничивает прогиб и удерживает целостность.
В таком подходе защита становится не пассивной массой, а пространственно организованным процессом.
Что измеряет серьёзный эксперимент
Для научного исследования сэндвич-структуры недостаточно снять красивый ролик. Необходимо получить измеряемые параметры.
В лабораторной постановке могут анализироваться:
— перемещение передней и задней обшивки;
— скорость деформации;
— фронт смятия сердечника;
— время включения каждого слоя;
— остаточный прогиб;
— локальные зоны разрушения;
— расслоение;
— энергия, поглощённая конструкцией;
— связь между импульсом воздействия и ответом панели;
— соответствие эксперимента численной модели.
Для этого высокоскоростная съёмка должна сочетаться с другими методами: DIC-анализом деформаций, 3D-трекингом, датчиками давления и ускорения, динамической фотоупругостью на модельных образцах, постэкспериментальной 3D-реконструкцией повреждений и FEM-моделированием.
Именно такой комплексный подход позволяет говорить не о наблюдении, а об исследовании.
Высокоскоростная съёмка как научный инструмент
В «Механике Времени» высокоскоростная видеорегистрация рассматривается как базовый метод изучения быстропротекающих процессов. Она позволяет увидеть временную структуру события и превратить ударное воздействие в последовательность измеряемых кадров.
При исследовании многослойной защиты это особенно важно. Камера фиксирует:
— момент прихода нагрузки;
— начальную деформацию лицевого слоя;
— развитие смятия сердечника;
— распространение волны деформации;
— изгиб и колебания задней обшивки;
— возникновение локальных разрушений;
— поведение конструкции после основного импульса.
В сочетании с синхронизированными датчиками и цифровой обработкой изображений такая съёмка позволяет перейти от вопроса «что произошло?» к вопросу «как именно это произошло?».
Это принципиально другой уровень работы.
DIC и поля деформаций
Метод цифровой корреляции изображений, DIC, особенно важен для анализа сэндвич-панелей. Он позволяет получать поля перемещений и деформаций на поверхности образца. В отличие от одиночного датчика, который фиксирует поведение в одной точке, DIC показывает распределённую картину.
Для защитных панелей это даёт возможность увидеть:
— где возникла максимальная деформация;
— как распространялась зона изгиба;
— где появилась концентрация напряжений;
— как менялась форма панели во времени;
— как отличается работа разных вариантов сердечника.
Если использовать несколько камер, можно перейти к 3D-DIC и анализировать пространственную форму деформации. Это особенно важно для тонких оболочек, композитов, гибких панелей и сложных многослойных систем.
Цифровой двойник защитной панели
Современное исследование не заканчивается экспериментом. Его логическим продолжением становится цифровая модель.
Для сэндвич-структуры цифровой двойник должен учитывать геометрию слоёв, свойства материалов, связь между обшивками и сердечником, реальные дефекты, режим нагружения и динамику разрушения. Обзорные работы по sandwich structures under impact loadings подчёркивают необходимость экспериментальных, численных и теоретических методов для оценки динамического поведения таких структур при impact, blast loading и ballistic impact.
Эксперимент даёт данные для проверки модели.
Модель помогает объяснить эксперимент.
После верификации модель становится инструментом проектирования.
Так появляется возможность сравнивать варианты конструкции ещё до изготовления: изменять толщину обшивок, тип сердечника, плотность пены, размер соты, геометрию решётки, порядок слоёв и свойства демпфирующих материалов.
Именно это превращает исследование в инженерную технологию.
Почему это важно для промышленности
Многослойные и сэндвич-структуры востребованы не только в узкой области баллистики. Они имеют значение для широкого круга отраслей:
— транспортные конструкции;
— авиационные и беспилотные системы;
— защитные панели;
— строительные элементы;
— корпуса робототехнических комплексов;
— морские и надводные аппараты;
— энергетическое оборудование;
— спортивная и специальная экипировка;
— упаковка и защита чувствительной аппаратуры.
Везде, где необходимо сочетать малую массу, энергоёмкость, жёсткость и устойчивость к кратковременным нагрузкам, многослойные структуры становятся естественным инженерным решением.
Особенно важна эта тема для мобильных систем: роботов, дронов, транспортных платформ, исследовательских комплексов. Там каждый килограмм имеет значение, а защита должна быть не только прочной, но и лёгкой.
Исследовательская позиция «Механики Времени»
Для нашей лаборатории эта тема является не просто очередным сюжетом для высокоскоростной съёмки. Это самостоятельное направление экспериментальной механики, в котором соединяются материалы, конструкция, динамика, визуализация и вычислительная модель.
Мы рассматриваем многослойную защиту как объект, который необходимо исследовать на нескольких уровнях:
визуальном — как развивается деформация во времени;
измерительном — какие скорости, перемещения и прогибы возникают;
структурном — какие слои и механизмы работают;
энергетическом — куда уходит ударная энергия;
модельном — насколько эксперимент совпадает с расчётом;
проектном — как изменить структуру, чтобы повысить её эффективность.
Такой подход требует серьёзной техники, опыта постановки эксперимента и понимания физики быстропротекающих процессов. Высокоскоростные камеры, импульсное освещение, синхронизация датчиков, программная обработка, DIC, 3D-трекинг и численный анализ позволяют превратить короткое ударное событие в полноценный массив научных данных.
Защита как сценарий
Главный смысл многослойной защиты можно сформулировать так:
эффективная сэндвич-структура не просто сопротивляется удару — она организует его прохождение через себя.
В обычной плите энергия ищет путь сама.
В многослойной структуре этот путь задаётся инженером.
Один слой разрушает фронт воздействия.
Второй распределяет нагрузку.
Третий поглощает энергию.
Четвёртый снижает остаточный прогиб.
Пятый обеспечивает целостность системы.
Так защита становится сценарием.
А эксперимент — способом проверить, правильно ли этот сценарий написан.
Заключение
Многослойные и сэндвич-структуры защиты представляют собой одно из наиболее перспективных направлений современной экспериментальной механики. Их эффективность определяется не только выбором материалов, но и архитектурой слоёв, типом сердечника, качеством соединения, динамикой деформации и способностью всей системы управлять энергией удара.
Для «Механики Времени» это направление особенно важно, потому что оно идеально соответствует нашей исследовательской философии: видеть быстрый процесс, измерять его развитие и превращать наблюдение в инженерное знание.
Мы изучаем не только факт повреждения.
Мы исследуем хронологию защиты.
Как приходит импульс.
Как включается первый слой.
Как сминается сердечник.
Как прогибается задняя обшивка.
Как энергия теряет свою разрушительную концентрацию.
Именно в этой хронологии находится ответ на главный вопрос современной защиты:
как построить лёгкую, эффективную и управляемую конструкцию, которая не просто выдерживает удар, а грамотно распределяет его энергию во времени и пространстве.
