Когда стальной шарик входит в баллистический гель, внутри него рождается целая вселенная механики. Волны напряжений, полости, отражения, нелинейные деформации — всё это длится меньше одной тысячной секунды.
Сегодня мы разберём физику того, что происходит внутри мягкой прозрачной среды при ударе.
И почему это направление исследований называют динамической фотоупругостью.»
В классической механике мы изучаем напряжения и деформации — σ и ε.
Это фундаментальные величины, которые описывают, как материал реагирует на внешнее воздействие.
Но все учебники по механике сплошной сред показывают их статически.
Давление действует → материал равномерно прогибается → напряжения распределяются.
В реальности всё иначе.
Настоящая жизнь — динамическая.
И большинство критичных процессов — мгновенные.
Когда шарик входит в гель, он передаёт ему кинетическую энергию.
И эта энергия не передаётся равномерно, как в статике.
Она распространяется в виде механических волн.

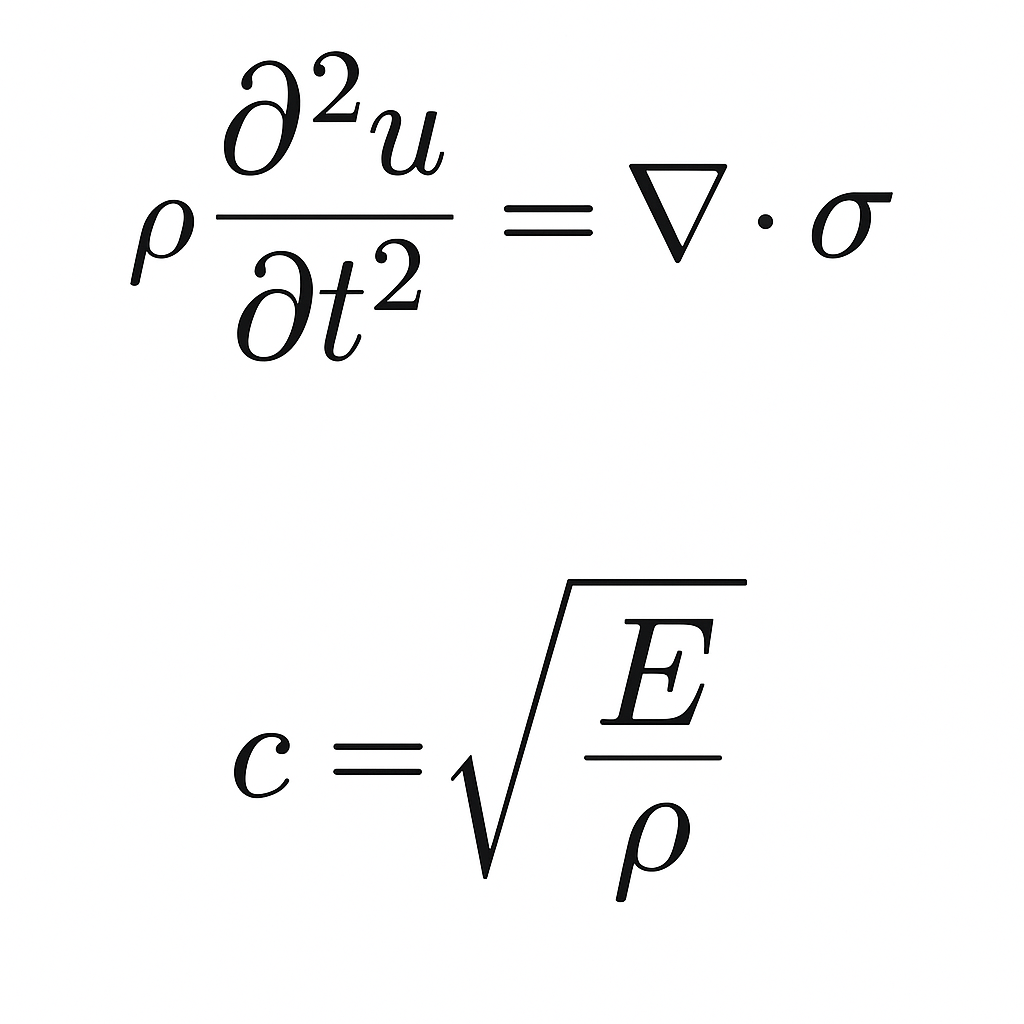

С точки зрения физики — это решение уравнений динамики сплошной среды:
где
ρ — плотность среды,
u — поле перемещений,
σ — тензор напряжений.
Удар создаёт локализованную зону повышенного давления.
От неё в разные стороны бегут волны деформации, похожие на акустические.
Но в мягких средах они нелинейные:
среда тянется, сдвигается, частично течёт.
Это делает такие процессы особенно интересными — и особенно сложными.
Когда шарик входит в гель, он отбрасывает материал в стороны,
создавая временную полость — каверну.
Это классический биомеханический эффект, описанный работами Харви, Коопера и Джелли.
Каверна расширяется, достигает максимального диаметра и начинает схлопываться.
Математически это — баланс сил:
• гидростатическое давление внутри геля,
• инерция окружающих слоёв,
• вязко-упругие свойства материала.
То, как каверна растёт и исчезает — фактически «подпись» материала.
Это и делает эксперимент ценным.»
В мягкой среде, такой как баллистический гель, существует три ключевых типа волн:
1. Продольные волны давления (P-волны)
Они идут быстрее всего и передают основную энергию удара.
2. Поперечные волны сдвига (S-волны)
В вязко-упругих средах они сильно затухают,
но именно они формируют красивые колебательные структуры.
3. Поверхностные волны Рэлея
Идущие вдоль границ геля.
Они особенно хорошо видны на высокоскоростной съёмке.
Всё это — живые решения волновых уравнений,
которые можно впервые увидеть глазами с помощью нашей камеры.»
Теперь — главное.
Почему мы вообще можем увидеть всё это через свет?
Дело в том, что баллистический гель — квазипрозрачная вязко-упругая среда.
Он слегка меняет показатель преломления, когда:
• сжимается,
• растягивается,
• разрушается,
• образует полость.
Это означает, что при ударе появляются оптические неоднородности.
Они и становятся видимыми при боковом освещении или при поляризации.
В классической фотоупругости это называют “двойным лучепреломлением”.
В геле эффект слабее, но он виден —
достаточно мощного света и высокой частоты съёмки.
Баллистический гель — это не просто мягкий материал.
Он — приближённая модель некоторых человеческих тканей.
Поэтому удар стального шарика в геле часто используют:
• для оценки передачи энергии,
• для моделирования травм,
• для изучения внутренних деформаций.
Та же физика работает в медицине, робототехнике, спорте, безопасности.
А значит — наши эксперименты не только красивы,
они имеют фундаментальное практическое значение.
Чтобы это увидеть, нам нужна одна вещь — скорость.
Скорость съёмки.
Наша камера работает до 100 000 кадров в секунду.
И это позволяет впервые показать динамику распространения волн в геле,
как физический процесс, а не как конечный результат.
«Механика времени.
Мы делаем видимым то, что скрыто.»
